Per saber-ne més:Propietats dels materials...

(videos,imatges etc..)

p.mecàniques

Per saber-ne més:Esforços..

(vídeos,imatges etc...)

Esforços



Tipus de Esforços ...

Per saber-ne més:Forces

1-Forces (exemples;imatges,vídeos etc...)

Vectors...

Tipus de forces...

Dinamòmetre...

4.Estructures

En el nostre entorn podem veure moltes estructures , ja pot ser el nostre propi esquelet , la casa , el pont , el cole , una esglèsia etc... Totes suporten forces . Però per ser exactes que es ?

Què és una estructura?

• És un conjunt d’elements units entre ells amb l’única funció de suportar forces.





Com ha de ser ?

• Resistent (per suportar càrregues)
• Rígida (perque no es deformi)
• Estable (per no destrosar-se amb un pes extern)

Elements Estructurals

Són peces que li donen suport i resistència a els diferents esforços que poden actuar.

Són:

• Fonaments: És la base

• Elements H (bigues,travessers...) : Suporten càrregues i càrregues de cisallament (solen) . També  estan sotmeses a esforços de flexió.

• Elements V (columnes,pilars...): Suporten esforços de compressió i esforços laterals de flexió.

• Tirants: Argumenten estabilitat i resistència a les estructures.

• Arcs,voltes,cúpules: Cobreixen espais i recintes .

• Perfils: L'ús de l'acer a la construcció és molt important ja que és aquest material l'encarregat de proporcionar un reforç addicional a les estructures, per la qual cosa se l'anomena l'esquelet de les estructures.Els perfils metàl·lics d'ús general s'obtenen per conformació d'acers laminats en calent.Els usos dels perfils metàl·lics en la construcció són múltiples: bigues, jaces, biguetes, pilars de suport, travessers i altres elements estructurals.

Tipus

Les estructures poden ser de  :

• D’armadura: conjut d’elements resistents units entres si que construeixen l’esquelet de diversos objectes o construccions. Torres d’alta tensió, grues…

• Laminar o carcassa: làmines o plafons units entre si que solen envoltar l’objecte. Carcassa d’ordinador, armaris…

• Massiva: estructura en la que s’utilitza grans quantitats de material. Piràmides, preses..

• Entremades: formats per elements horitzontals i verticals, blocs edificis…

• Estructures Triangulars: Les estructures triangulars estan compostes per triangles units entre ells,aquesta simple forma li dona rigidesa i resistència.

Et pot interessar ...

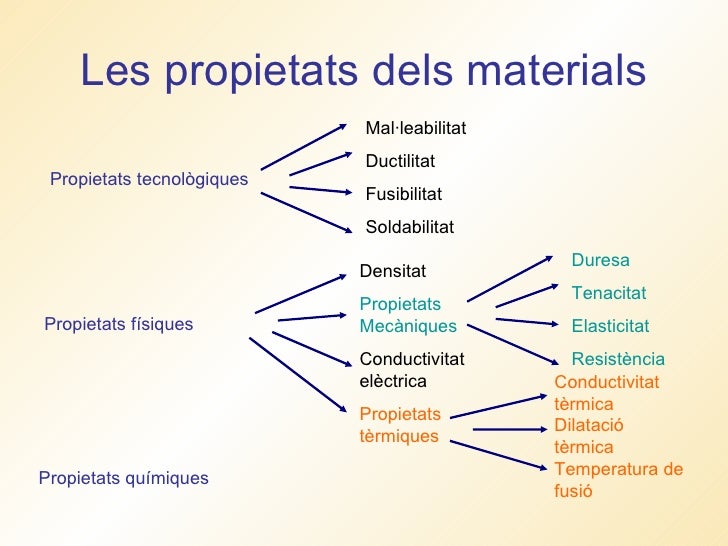

3.Propietats dels materials

Resistència

• És la capacitat que té un material de suportar forces sense deformar-se excessivament ni trencar-se.

Ex: metalls , fustes i plàstics.

Tenacitat i la Fragilitat

• La tenacitat és la propietat que tenen alguns materials de suportar forces i cops sense trencar-se. És la capacitat de resistència al xoc.
• La fragilitat és la propietat contrària a la tenacitat.Els materials fràgils es trenquen fàcilment en rebre cops o xocs.

Elasticitat

• És la propietat que tenen els materials de recuperar la seva forma original després d'haver estat deformats per un esforç.

Duresa

• La duresa és la propietat que indica la resistència que ofereix un material a se ratllat,penetrat o tallat.

Plasticitat

• La plasticitat és la capacitat que té un material per adquirir deformacions permanents sense trencar-se.

• Es pot dividir en dos propietats més : Ductilitat i Mal·leabilitat

Ductilitat

• És la propietat d'alguns materials de formar-se permanentment en forma de fil sense trencar-se.

Mal·leabilitat

• És la propietat d'alguns materials de deformar-se permanentment en forma de làmina molt fina sense trencar-se.

2.Esforços


Quan apliquem és la força a un objecte , estem aplicant un esforç.
Què es un esforç?

• Un esforç és la força a la qual és sotmesa una peça en una secció determinada i que tendeix a estirar-la, aixafar-la, corbar-la, torçar-la o tallar-la.

• La resistència d’un objecte a un determinat esforç depèn, principalment, de quatre factors:

• Del material amb què ha estat construït.

• De les dimensions.

• De la forma.

• Del tipus d’esforç a què és sotmès.

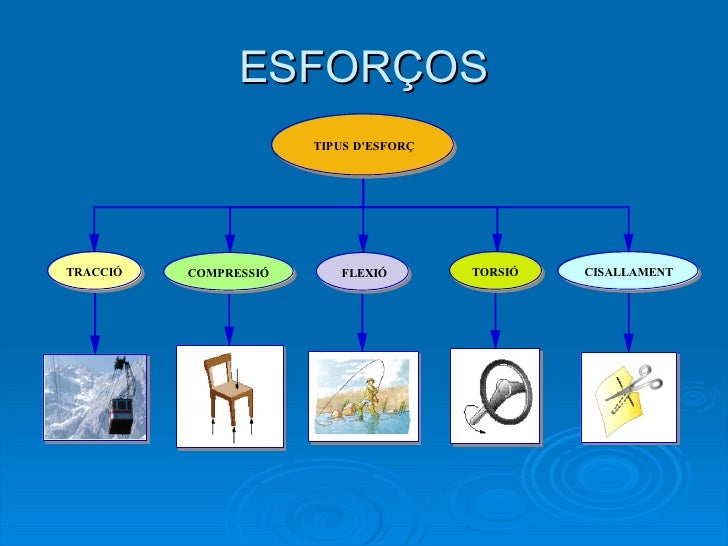

Podem distingir cinc tipus d’esforç: esforç de   tracció, esforç de   compressió, esforç de   flexió, esforç de   torsió i esforç   tallant.

Esforç de Tracció

• És quan es produeix quan dues forces oposades ( de sentit contrari) actuen sobre un cos i tendeixen a estirar-lo o allargar-lo.

EX: fils,cables i les cordes . la seva resistència depèn  a més del tipus del material, de la secció o gruix.

Esforç de Compressió

• Es produeix quan un objecte se sotmet a l'acció de dues forces que actuen en sentits oposats , les quals tendeixen a aixafar-lo o a escurçar-lo.

Ex: les potes de cadira , columnes d'alguna església.

Vinclament

• És la deformació que sofreixen els cossos sotmesos a compressió quan són llargs i prims.

Ex: la canya de pescar .

Esforç de Flexió

• Es produeixen quan les forces que actuen sobre una peça s'apliquen en el seu eix longitudinal i tendeixen a corbar-la.

Esforç de torsió

• Consisteix en l'aplicació dues forces en sentits oposats que tendeixen a girar o a retorçar un cos.

Esforç de Tallament

• Es produeixen quan dues forces oposades són aplicades en la mateixa zona de l'objecte, intentant tallar-lo.

Per saber-ne més:Estructures...

Estructures;

1. Força

En el nostre entorn hi han forces que ens envolten , per exemple quan aixequem la motxilla i ens la posem a l'esquena , fem un esforç . Aquest esforç es diu força. Però primer , que es una força?

Què és una força?

• Una força és una acció capaç de produir una deformació en un cos o modificar-ne l'estat de repòs o de moviment.

• Per indicar una força utilitzem una mena de símbols anomenats vectors .Són representacions geomètriques semblant a una fletxa . La seva longitud mostra el valor de la força; l'orientació del segment indica la direcció amb què actua , i la punta de la fletxa n'assenyala el sentit.

+INFO

Per mesurar forces utilitzem un aparell , aquest aparell es diu dinamòmetre . El dinamòmetre va ser inventat per Newton ,

Com funciona?

Consisteix en posar un objecte enganxat a la molla , en el seu estirament. Llavors , com més gran és la força més gran és l'allargament de la molla.
